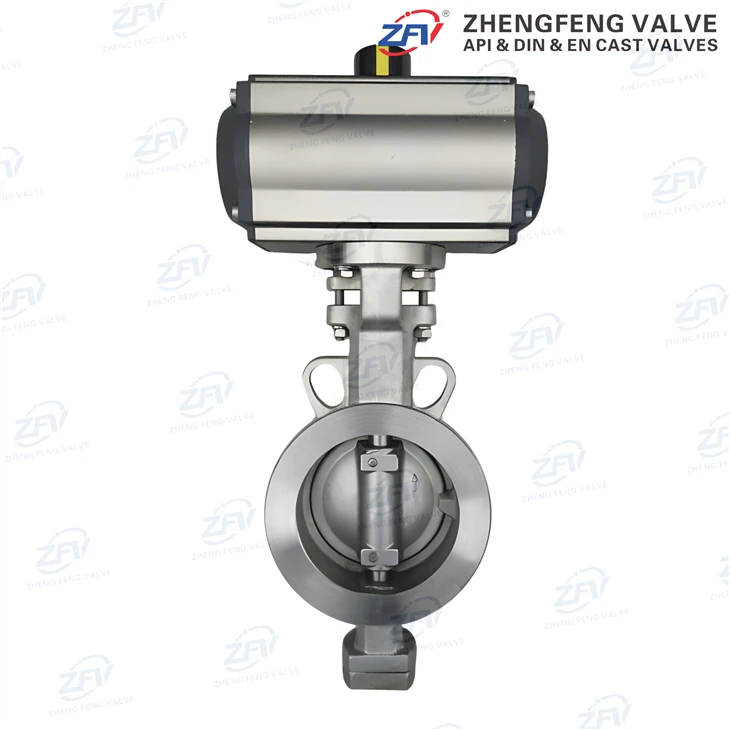

Válvula de mariposa neumática de alto rendimiento
La válvula de mariposa neumática de alto rendimiento es una válvula industrial de doble compensación diseñada para un cierre confiable-y un control de flujo automatizado en sistemas de tuberías.
- Introducción del producto
Descripción general del producto
La válvula de mariposa neumática de alto rendimiento es una válvula industrial de doble compensación diseñada para un cierre confiable-y un control de flujo automatizado en sistemas de tuberías. La estructura de doble desplazamiento reduce la fricción entre el disco y el asiento, mejorando el rendimiento del sellado y extendiendo la vida útil, mientras que el actuador neumático permite una operación automatizada rápida y estable.
Se usa ampliamente en sistemas de oleoductos y gasoductos, plantas de procesamiento de productos químicos, sistemas de enfriamiento de centrales eléctricas, proyectos de tratamiento de agua municipal y sistemas HVAC, y es adecuado para aplicaciones de operación continua y control industrial automatizado.
Especificaciones clave
|
Parámetro |
Especificación |
|
Tipo de válvula |
Válvula de mariposa de doble compensación |
|
Operación |
Actuador neumático |
|
Rango de tamaño |
DN50 – DN1200 |
|
Clasificación de presión |
PN16 – PN100 / Clase 150 – 600 |
|
Material del cuerpo |
WCB/CF8/CF8M |
|
Material del disco |
Acero inoxidable |
|
Material del asiento |
PTFE / RTFE / Asiento metálico |
|
Tipo de conexión |
Oblea / Lug / Brida |
|
Estándar de montaje |
ISO 5211 |
|
Estándar de diseño |
API 609 |
|
Estándar de prueba |
API 598 |
|
Rango de temperatura |
-29 grados a 425 grados |
|
Medios de comunicación |
Agua, Petróleo, Gas, Vapor, Productos Químicos |
Estructura de válvula
La válvula consta de un cuerpo, disco, asiento, vástago, sistema de empaquetadura y actuador neumático.
El cuerpo proporciona resistencia estructural y resistencia a la presión.
El disco controla el flujo de fluido durante la apertura y el cierre.
El asiento garantiza un rendimiento de sellado fiable.
El vástago transmite el par desde el actuador al disco.
El sistema de empaquetadura evita fugas a lo largo del vástago.
El actuador neumático permite el funcionamiento automatizado de la válvula.
Guía comparativa
|
Característica |
Válvula de mariposa de doble compensación |
Válvula de mariposa de triple compensación |
|
Estructura |
El diseño de doble compensación reduce la fricción-del disco |
Geometría compleja de triple desplazamiento |
|
Tipo de sellado |
Asiento blando o asiento metálico opcional, rango de aplicación más amplio |
Principalmente sellado de metal-a-metal |
|
Par de funcionamiento |
Menor par, selección más sencilla del actuador |
Un par más alto requiere actuadores más fuertes |
|
Mantenimiento |
Menor desgaste, menor frecuencia de mantenimiento |
Mayor demanda de mantenimiento en algunas aplicaciones. |
|
Costo |
Más rentable-para la mayoría de los sistemas industriales |
Mayor costo de fabricación y proyecto. |
|
Aplicaciones |
Petróleo y gas, productos químicos, tratamiento de agua, HVAC, industria general |
Servicio severo de alta-temperatura y alta-presión |
Calidad y Certificaciones
La válvula está diseñada y fabricada según las normas API 609, API 598, ISO 9001 y EN 12266.
Cada válvula se prueba completamente en cuanto a presión, fugas y rendimiento operativo antes de la entrega.
La inspección de terceros-como SGS, BV o TUV está disponible previa solicitud.
Capacidad de fabricación
La fábrica está equipada con centros de mecanizado CNC, líneas de montaje de precisión y equipos de prueba de presión.
Se admite la producción OEM y personalizada para distribuidores, contratistas de ingeniería y proyectos industriales.
Estudios de caso
Una instalación petroquímica en el sudeste asiático utilizó nuestras válvulas en su sistema de tuberías de agua de refrigeración para reemplazar las válvulas de mariposa tradicionales de alto-mantenimiento. Después de la instalación, el sistema logró un rendimiento de apagado-más estable, redujo los problemas de fugas y redujo significativamente la frecuencia de mantenimiento de rutina.
Un proyecto de sistema de enfriamiento de una planta de energía térmica adoptó nuestras válvulas de mariposa de alto rendimiento para resolver el desgaste frecuente de los sellos y los problemas de operación inestable en el servicio de ciclo largo-. Las válvulas mejoraron la confiabilidad del sellado en condiciones de operación continua y redujeron el tiempo de inactividad no planificado causado por fugas en la válvula y fallas del actuador.
Preguntas frecuentes
